空压子系统监控管理软件空压系统由空压机、干燥机、冷却循环水泵、热水循环泵、热水加压泵、冷却塔风机、冷却循环水箱、热水箱、储气罐、分气缸等设备以及现场检测仪表组成。 1、监控范围 1)负责设计和集成空压站自带独立电控系统的N组空压机之间的集中群控自动控制系统,把各组空压机监控电脑上的所有运行参数,通过Modbus通讯协议上传到空压系统上位监控机进行集中监控和管理使之形成动力车间管控一体化系统,实现远程监视设备运行状态和控制主机启/停、数据采集和设置等功能。 2)负责设计和集成空压系统配套的冷却水泵和热回收系统锅炉给水泵、冷却水塔、各主机出口和管网上的电控阀等非自带控制系统设备之间的集控,根据工艺流程要求与主机群控系统联网控制。 3)自控电柜由动力配电柜、变频器柜、PLC主控制柜和一个现场人机界面操作终端以及天面冷却水塔补水水泵等相关的控制装置组成。 4)根据设备生产状况实时监控需求,设计和采购空压系统上配套的温度变送器、压力变送器、电动调节阀、电控阀门、水流量计、各机组和各建筑物配套的压缩空气流量计等,并实现系统数据采集和上位计算机中央监控、管理功能,集成系统控制电柜。 5)根据空压系统设备控制要求,设计和提供空压系统控制柜和动力配电柜,包括空压机组冷却水热回收调节水阀的控制;冷却塔风机、冷却循环水泵、热水循环泵、热水泵的启动柜;冷却塔风机、各水泵电机的现场本地操作箱。 6)负责空压机及配套设备设施的自动控制系统与动力中心中控室的空压系统上位监控机的对接,把现场自控系统和能源计量的运行数据传送到上位监控机上,实现远程集中监控和管理。 2、软件主要画面组成 主流程画面:提供空压系统工艺流程图,显示主要工艺运行参数和设备状态参数; 数据列表显示画面:显示空压系统全部运行参数; 设备控制画面:实现单机设备的启/停和阀门开关的操作; 群控组态画面:实现多台或单台机组(主、辅机)的启/停操作; 趋势画面:实时趋势和历史趋势查询功能; 报警画面:可显示并存储报警/事件的日期、时间、类型、地点(位置)等信息。

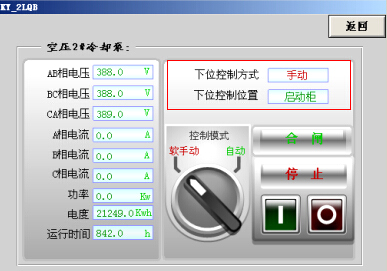

3、典型画面
空压系统运行记录
|
