锅炉子系统监控管理软件

本系统监控对象为燃油燃气锅炉及其配套水、汽系统，以及软化水器、除氧器、锅炉给水泵等设备及相关管路阀门，完成锅炉水位、压力、炉膛压力和温度、烟气含氧量（备选）、烟气温度、燃气压力、燃烧器运行状态、锅炉给水调节阀开度、风机状态、烟气热回收装置运行状态、各种流量等以及相关的安全联锁保护信号的采集、监控。烟厂的锅炉通常自带控制系统。作为能源管理系统的一部分，我们通常通过PLC的通讯口来完成监控与管理集成采集锅炉本体数据。通过锅炉单机控制器提供的通讯接口读取机组运行参数机组运行数据上传监控中心并施行监控。

本系统还包括厂区供油系统中储油罐、供油泵、车间日用油箱、锅炉日用油箱等设备及相关管路阀门的监控。

1、系统主要监控内容：

锅炉及蒸汽供应系统

锅炉供水系统

燃料供给系统

2、典型画面

鉴于锅炉系统的特殊要求，在锅炉中控室设置锅炉监控站，对系统中的各设备进行实时监控，负责开发锅炉上位机监控系统，监控画面、运行数据组态和图形显示、参数设置、故障报警、信息查询、历史数据查询和报表打印功能。

锅炉子系统软件功能如下：

1）主要功能：

• 主流程画面：提供锅炉系统工艺流程图，显示主要工艺运行参数和设备状态参数；

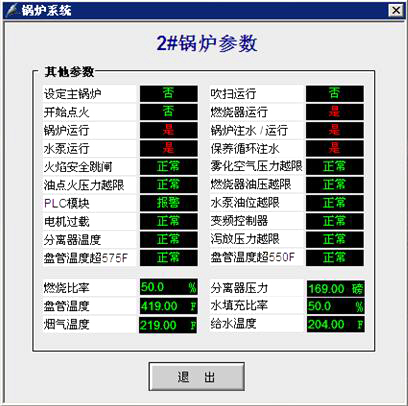

• 数据列表显示画面：显示锅炉系统全部运行参数；
• 设备控制画面：实现单机设备的启/停和阀门开关的操作；
• 群控组态画面：实现多台或单台机组（主、辅机）的启/停操作；
• 趋势画面：实时趋势和历史趋势查询功能；
• 报警画面：可显示并存储报警/事件的日期、时间、类型、地点（位置）等信息。

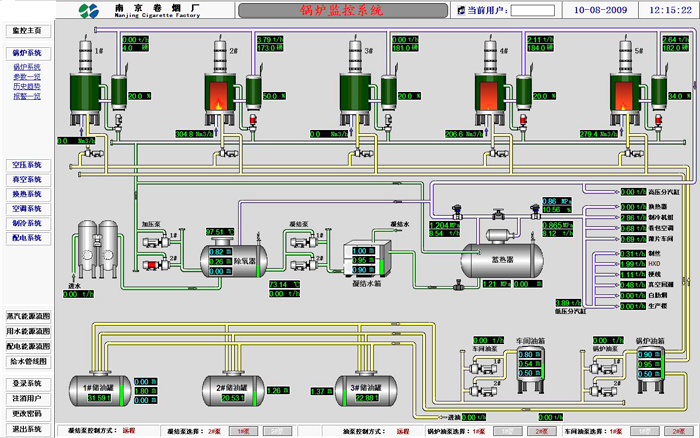

2）在监控系统主页中单击“锅炉系统”按钮，可进入锅炉系统监控画面：
