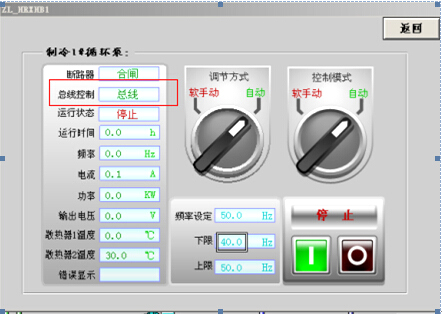

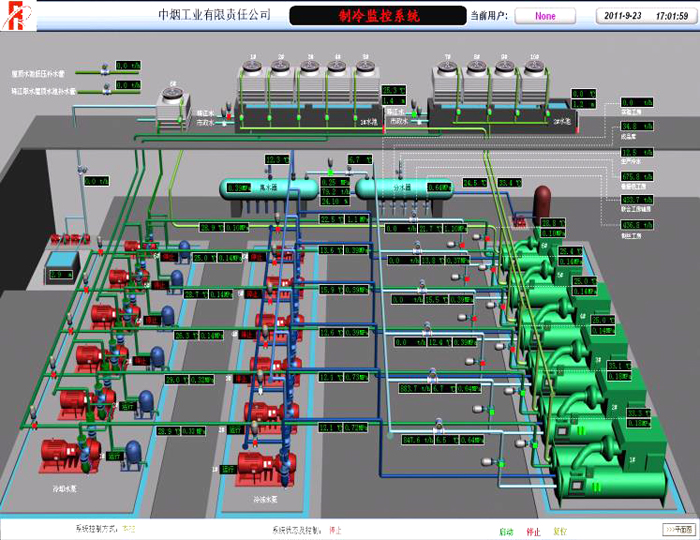

制冷子系统监控管理软件制冷系统通常由离心式冷水机组、冷冻水泵、冷却塔、循环水池、补水箱、定压补水装置、旁流水处理器、集水罐、分水罐等组成。 1、监控范围: 作为全厂能管系统的一个子系统,制冷子系统主要集成范围如下: 1)集成空调制冷站N组制冷机进口自带独立电控系统之间的集中群控自动控制系统,把各组制冷主机现场监控电脑上的所有运行参数,通过Profibus-DP通讯协议或Modbus通讯协议与主控柜PLC进行通讯上传到空调制冷系统上位监控机上进行集中监控和管理使之形成动力车间管控一体化系统,实现远程监视设备运行状态和控制主机启/停、数据采集和设置等功能 2)设计定压补水装置自带独立电控系统与系统补水功能联动控制,并把定压补水装置的自控信号通过Profibus-DP通讯协议或Modbus通讯协议与主控柜PLC进行通讯上传到空调制冷系统上位监控机上进行集中监控和管理。 3)设计旁流水处理器自带独立电控系统与主机和水泵控制系统联动控制,并把旁流水处理器的自控信号上传到主控柜PLC和空调制冷系统上位监控机上进行集中监控和管理。 4)设计和集成空调制冷系统配套的6台冷冻水泵和6台冷却水泵、10套冷却水塔、各主机和水泵出口以及管网上的电控阀、执行器等非自带控制系统设备之间的集控,根据工艺流程要求与主机群控系统联络控制。6台冷冻水泵和6台冷却水泵均要求设计并配套适合变流量控制的变频器。 5)设计冷冻水泵变水量自控系统。根据生产车间的冷量需求,自动调节冷冻水泵变频器的运行频率,实现变水量供冷水控制。 6)自控电柜由动力配电柜、变频器柜、PLC主控制柜和一个现场人机界面操作终端、定压补水控制器、旁流水处理控制器等相关的控制装置组成。 7) 对于制冷系统的冷冻水泵、冷却水泵,均采用变频器调速控制,电机功率≤75KW的变频器放置在控制柜内,大于75KW的变频器放置在控制室现场,各组变频器通过EtherNet/IP网与PLC主站进行数据交换和控制,把变频器所有运行参数上传到制冷系统上位监控机和现场人机界面操作终端,实现集中监控和管理使之与动力车间管控系统一体化,实现远程监视设备运行状态和控制主机启/停、数据采集和设置等功能。 8)根据设备生产状况实时监控需求,设计和采购制冷系统上配套的温度变送器、压力变送器、电控阀门、电动调节阀、各机组和各建筑物配套的冷冻水流量计等,并实现系统数据采集和上位计算机中央监控、管理功能,集成系统控制电柜和完成自控所需的器件(如PLC、变频器、执行器等)。 9)根据设备要求,设计和提供系统制冷控制柜和动力配电柜,包括冷却泵变频柜、冷冻泵变频柜、冷却塔风机启动柜、及各水泵电机配置的现场隔离开关、冷却塔电机配置现场隔离开关操作箱。 10)负责空调制冷主机及配套设备设施的自动控制系统与动力中心中控室的空调制冷系统上位监控机的对接,把现场自控系统和能源计量的运行数据传送到上位监控机上,实现远程集中监控和管理。 2、软件典型画面
|
