仓储物料监测系统产品介绍
一、概述
仓储物料监测系统主要完成：对于仓库环境温湿度、片烟包芯温度实时数据检测与采集、数据处理、统计、分析、管理、形成统计报表和储存等功能，建立厂区醇化库烟包包芯温度信息管理数据库；实现仓库环境温湿度、包芯温度的实时显示、异常报警、历史记录、追踪预警和分析；实现企业对于烟包醇化期间的包芯温度管理物联网化，降低由于虫害、霉变等造成的原料醇化期损失，提高原料醇化质量。
产品特点：
1．采用无线通讯并使用电池供电（采用大容量电池和智能用电控制，保证电池的高续航力），方便快速施工部署和后期维护。
2．采用抗腐蚀材料与工艺制作的检测设备，避免杀虫时使用的高浓度杀虫气体对设备产生破坏。
3．全面支持手机端APP处理，减轻仓库管理过程的数据采集工作量，提高工作效率。APP的仓储现场业务功能支持离线操作，适应各种现场IT环境。
4．系统采用B/S架构，部署简单，易于后期维护升级。
二、产品介绍
1．硬件设备
基于LoRaWAN广域无线物联通讯技术，具有高容量、距离远、低功耗、抗干扰强等特性，适合打造从传感层到应用层之间完整的物联网无线通讯解决方案。
1）环境温湿度检测设备
环境温湿度检测系统采用无线数据传输形式的避挂式温湿度检测传感器设备。
环境温湿度检测仪技术参数：
通讯制式：采用窄带扩频通讯，具备FSK/GFSK/MSK/GMSK/LoRa等多种调制方式，780MHz无线远距离通信，超低功耗，绕传性能优良。
发射功率：+20dBm(100mW),接收灵敏度-145dBm。
休眠工作电流：<30uA。
温度测量精度：±0.3℃（测温范围-45℃～125℃），分辨率：0.05℃。
湿度测量精度：±2%RH（测温范围0～100%RH），分辨率：0.05%RH。
屏幕显示精度：温度：0.1℃，湿度: 0.1%RH
屏幕尺寸：27mm X 67mm
箱体尺寸：153mm X 96mm X 55mm。
使用环境温度：-20℃～80℃，存放环境温度：-45℃至+90℃。
通讯距离：室外空旷1000米以上，室内100米。
数据缓存：最大200个温度采集数据的缓存，缓存96小时以上数据（30分钟/次）。
采集频率：点对点通讯模式，数据采集频率为每30分钟1次，用户还可根据实际工况进行采集频率调整。
电池容量：采用大容量、长寿命安全锂亚电池，容量大于7600mAH，经实测，常规工况下使用时间超过2年 。
结构性能：外形坚固，结构合理，选用折刚焊接。
2）包芯温度检测设备
包芯温度检测系统采用无线数据传输形式的插入式温度检测传感器设备。
包芯温度检测仪技术参数：
通讯制式：采用窄带扩频通讯，具备FSK/GFSK/MSK/GMSK/LoRa等多种调制方式，780MHz无线远距离通信，超低功耗，绕传性能优良。
发射功率：+20dBm(100mW),接收灵敏度-145dBm。
休眠工作电流： <20uA。
温度测量精度： ±0.2℃（测温范围-20℃～60℃），分辨率：0.01℃。
插管外形尺寸： Φ8mm x 400mm，插入深度400mm（全密封，耐腐蚀）。
手柄外形尺寸： 135mm(直径) X 26mm(厚)。
使用环境温度： -20℃～60℃，存放环境温度：-40℃至+85℃。
通讯距离： 室外空旷1000米以上，室内100米。
数据缓存： 最大200个温度采集数据的缓存，缓存96小时以上数据（30分钟/次）。
采集频率： 点对点通讯模式，数据采集频率为每30分钟1次，用户还可根据实际工况进行采集频率调整。
电池容量： 采用大容量、长寿命安全锂亚电池，容量大于7600mAH，经实测，常规工况下使用时间超过3年 。
密封性能： 外壳采用O型圈密封，内部电路板采用硅胶密封，最大限度隔离环境气体对模块的腐蚀，在1000PPM磷化氢浓度空气环境下持续使用性能无变化，杀虫期间可以正常使用。
结构性能： 外形坚固，结构合理，选用高强度工程塑料，外壳在烟包碰撞下不破损，功能不损坏。
3)环境检测仪US-TCS502(温湿度、氧含量)
产品特点
无线环境检测仪主要用于解决用户远程采集空气温度、湿度和氧含量的需求。它是一款通过LORA无线网络传输，具备环境数据定时采集、巡查人员巡检、本地屏显示、电池供电的低功耗设备。它具有无需布线、安装便捷、操作简单、使用方便、重量轻、便于移动等优点。设备集成了可拆卸温湿度传感器和氧传感器，为用户在使用过程中对传感器进行校准与管理提供了极大的便利。
无线环境检测仪，采用嵌入式控制算法，根据用户配置信息，自动唤醒采集数据、自动传输、自动数据重传、自动休眠。实现了设备远程操作和数据远程查看的信息化管理。
产品特点：
采用高端的高精度进口温湿度芯片和氧传感器模块；
低功耗LoRa无线通讯，可上、下行传输，传输距离远，空旷地传输可达1km；
电池供电设计，低功耗设计，续航能力强，使用寿命长；
结构设计合理，操作简便，电池更换方便，易维护；
设备校准信息存储于可拆卸传感器模组上，对传感器的校准维护只需拆卸传感器维护即可；
设备对未成功发送的数据进行存储，待下次通讯正常时发送，确保每条数据都能发送到服务器；
设备可对外接的各个模块运行状况进行上报，告知用户各模块一切正常或是哪里不正常，方便对设备的管理与维护；
设备对采集到的数据进行校准，确保数据更加精确；
设备可由人工唤醒，用户按下按键唤醒设备来查看环境数据，也可用于记录巡查员巡查的时间和地点；
设备可自动唤醒，用户可根据需求自由配置唤醒时长。
设备尺寸：170*170*85mm（包含传感器）；屏幕尺寸：74*50mm(3.5寸屏)； 如下图所示：
性能参数
产品名称： 壁挂式环境监测仪
型号规格： RSR-1543-TH
通讯制式： 采用窄带扩频通讯，LoRa调制方式，780MHz/470MHZ/433MHZ无线远距离通信
发射功率： -1dBm～20dBm
接收灵敏度：-135dBm@SF12
工作电流： ≤300mA
待机功耗： ≤50µA
按键响应： ≤100ms
数据采集时间： ≤5s
液晶屏显示环境值分辨率：温度:0.01℃、湿度:0.01%RH、氧气浓度:0.1%。
通讯距离： 室外空旷可达1000米。
数据缓存： 最大256个环境采集数据的缓存，缓存256小时数据（1次/小时）。
电池工作时间： 大于2年（工作频率1次/小时,点对点通讯模式）。
电池容量： 采用大容量、大功率、长寿命，3.6V安全锂亚电池ER18505M，
容量大于10000mAH。
温湿度传感器
温度测量范围： -30℃～+125℃，分辨率：0.01℃
湿度测量范围： 0～100%RH，无冷凝，分辨率：0.01%RH
典型温度测量精度： 精度±0.2℃（-30℃～+90℃）
典型湿度测量精度： 精度±2%RH（0～100%RH，无冷凝）
校准数据： 最多支持20点数据校准
模组重量： 20g
氧气传感器
氧气浓度测量范围： 0～30%，分辨率：0.1%
氧气测量精度： ≤0.2%
使用环境温度： -30℃～55℃
使用环境湿度： 5～95%RH无冷凝(0～99%RH,短时间内)
使用环境压强： 80～120KPa
存储环境： 3~20℃时的保存6个月（需保存在密封罐中，开路）
工作寿命： 24个月
校准数据： 最多支持10点数据校准
模组重量： 140g
整机工作环境
使用环境温度： -20℃～55℃
使用环境温度： 5～95%RH无冷凝
使用环境压强： 80～120KPa
整机重量： ≤1200g
整机尺寸： 170mm(长) X 170mm(宽) X 85mm（高）
配置选型要点：
选型为：470 MHz频段；
温度测量范围：-30℃～+125℃；分辨率：0.01℃
温度精度：±0.2℃（@ -30℃～+90℃）；
湿度测量范围：0～100%RH；分辨率：0.01%
湿度精度：±2%@ 0%～90%），最大±2.5%（@其它范围）；
含氧量测量范围：0～30%；分辨率：0.1%
含氧量精度：±0.2%（@ -30℃～+55℃，）；
采集频率：30分钟/次，可设定
4)磷化氢设备技术参数

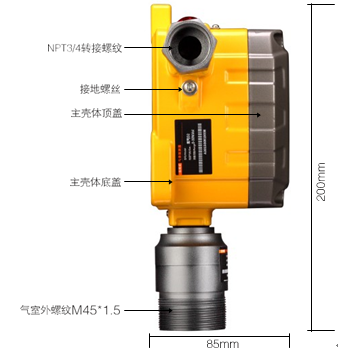

外观及尺寸说明 外形尺寸：高210mm*宽175mm*厚85mm
产品规格及技术参数
产品型号： FIX800-PH3-5
检测气体： 空气中的磷化氢（PH3）
检测原理： 电化学原理
测量范围： 0～10ppm
检测精度： 0.2ppm
分 辨 率： 0.01ppm
采样方式： ② 自由扩散式——在线式连续检测，自由扩散式的检测方式； ②吸气式—外置气泵选配流通式转接头进出气或内置气泵，实现泵吸式的检测方式（气泵选配）
安装方式： 壁挂式；管道式（分抱管式、插管式，管道式外螺纹:M45X1.5mm，可选配管道转接螺丝接头，可焊接）;
重 复 性： ≤±1%
零点漂移： ≤±1%（FS/年）
响应时间： ≤20秒（T90），（更高要求根据传感器性能）
恢复时间： ≤30秒 （更高要求根据传感器性能）
供电电源： 12～30VDC
功 率： ≤2.5 W（DC24V）
环境压力： 86kPa～106kPa
环境温度： -20℃～+55℃（典型值） -40℃～+70℃（极限值）
环境湿度： 10%～95%RH（无凝露）
主体材质： ①壳体：ADC12铝合金，铁氟龙烤漆，耐磨耐腐蚀（复杂恶劣环境可选316不锈钢壳体）
②气室：采用高强度耐磨耐腐蚀铝型材，坚固耐用（复杂恶劣环境可选配316不锈钢气室），气室外螺纹M45*1.5；
输出信号： ①三线制4-20mA电流信号输出，可连接各种报警控制器、PLC、DCS等各种控制系统；
②RS-485数字信号输出，连接RS232转接卡可在电脑上查看存储数据；
③2组继电器高低段报警开关量输出：无源触点，容量30V 1A、125VAC 0.5A；
③电压信号输出：可自行设置0-5V、0-10V信号输出（选配）；
信号传输方式： LORA传输通讯：窄带网传输，无遮挡情况下传输距离1公里；
报警方式： 声光报警，可选配声光报警器，报警声音：<
90分贝
报警点设置：A1报警值、A2报警值；可单独设置TWA报警值、STEL报警值
显示屏：2.3寸TFT大彩屏
按键模式： 遥控器+四键操作
直接读数： 测量值，最大值、最小值
数据记录： 自动存储数据，存储间隔可自定义，可连续存储30万组带日期时间数据，选配TF存储卡，可存储1000万组以上数据；
数据下载： 支持RS485串口测量数据下载
校准： 2级以上的目标点校准功能，可设置校准标定值，一键调零
防爆电气连接螺纹： ①NPT3/4转接内螺纹（可选1/2NPT、G3/4、G1/2转接内螺纹）
② 防爆电缆填料函（选配，防爆认证）；
防爆标志： Ex d II CT6 Gb
防护等级： IP66
操作模式： 用户模式、管理员模式2种操作模式可供选择
尺寸： 高210mm×宽175mm×厚85mm
重量： 约1.8Kg（铝合金壳体）
执行标准： GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010
产品特点
磷化氢检测器采用原装进口智能化气体传感器，是一款可对磷化氢气体进行连续在线监测的智能化高性能检测仪器。
l 原装进口高性能磷化氢传感器，使用寿命长达2-3年以上；
l 采用嵌入式32位超低功耗微处理器，响应时间短、检测误差小分辨率高；
l 配置红外遥控器，通过遥控器可进行菜单操作，可实现在危险场合免开盖操作；
l 智能的温湿度和零点补偿算法，2级以上的目标点全软件自动校准功能，确保测量结果的准确性；开机自动检测各个传感器以及元器件的工作状态；
l 2.3寸全彩色显示屏，大而清晰的背景光可在任何灯光条件下显示测量信息；简单易懂的UI彩色图标菜单、4键导航的友好用户操作界面，尽显设计的人性化、国际化；
l 支持PPM和mg/m3，%VOL和mg/L浓度单位自由切换，支持中英文操作界面自由切换；
l 支持LORA数据传输，通讯距离长；
l 一流的机械设计，气室采用军工品质的高强度铝型材，耐磨耐腐浊，适用于复杂恶劣的工业环境，合理科学的气室设计，保证传感器实时监测的准确性；
l 自动存储，存储间隔可自定义，可存储30万组带日期时间标识的数据；
l 防爆等级为Exd II CT6，国家防爆电气检验中心认证，防爆合格证编号：CNEx2.1284
安装说明

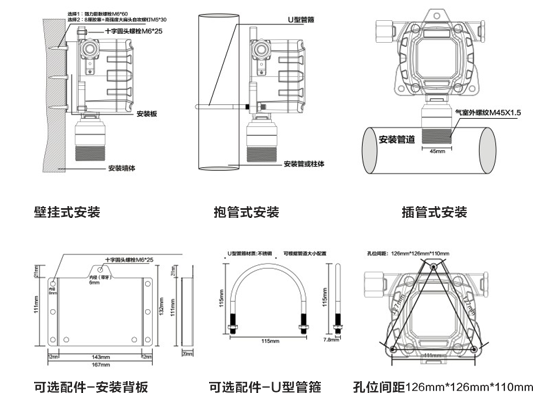

安装前，需要确认探测器主机的安装方式和安装位置。探测器主机有三种安装方式，壁挂式安装、抱管式安装和插管式安装方式，见下图：
4）无线温度采集网关

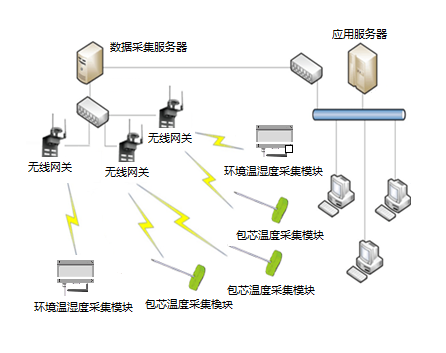

每栋库房设计1个数据采集网关，通过无线通讯采集插入式包芯温度检测器采集的包芯温度信号，并通过工业以太网实时上传至数据采集服务器。
无线温度采集网关技术参数：
系统架构及容量：基于嵌入式ARM设计，内嵌专用8 Channel无线通讯处理模块，每个Channel可同时首发多个数据，可同时处理2MHz带宽的无线调制数据，一个网关可管理5000个以上节点，大大节约整套系统的成本。
通讯制式：采用窄带扩频通讯，具备FSK/GFSK/MSK/GMSK/LoRa等多种调制方式，780MHz无线远距离通信， 绕传性能优良。通讯距离室内100米，室外空旷1000米以上。
发射功率： +27dBm(500mW),接收灵敏度-157dBm。
工作环境温度： -40℃～85℃。
电源接口： 内置以太网及POE电源供电接口，方便网关取电布线。
信号覆盖：采用高增益输出天线，提供尽可能大的无线通讯信号覆盖。
抗逆性能：网关外壳结构具备三防（防水、防尘、防震）性能，可选择安装在室外，以确保无线信号覆盖最优。

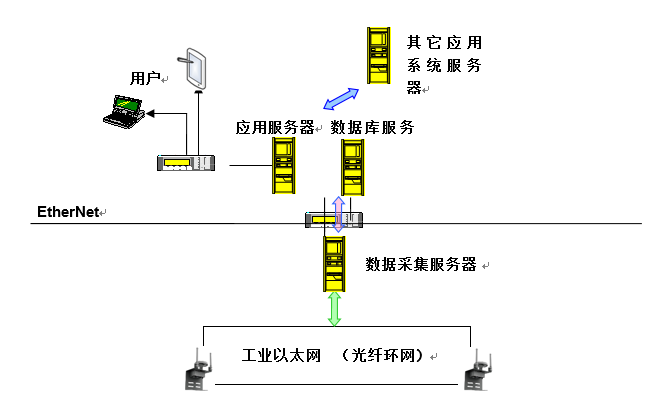

5）系统服务器架构
数据采集服务器：设置一台SCADA服务器作为温度采集服务器。采集现场数据并将其发送到数据库服务器。
数据库服务器：提供整个监测系统的数据库服务，数据库使用SQL Server 2008。为了确保数据安全性，我们采用RAID5磁盘阵列进行数据冗余保护。
应用服务器：应用服务器对外发布信息，包括管理信息发布、监控信息发布以及为第三方系统提供数据。通过B/S架构使外围用户可以通过浏览网页及移动APP应用的方式了解整个系统的运行状态。
2．软件系统

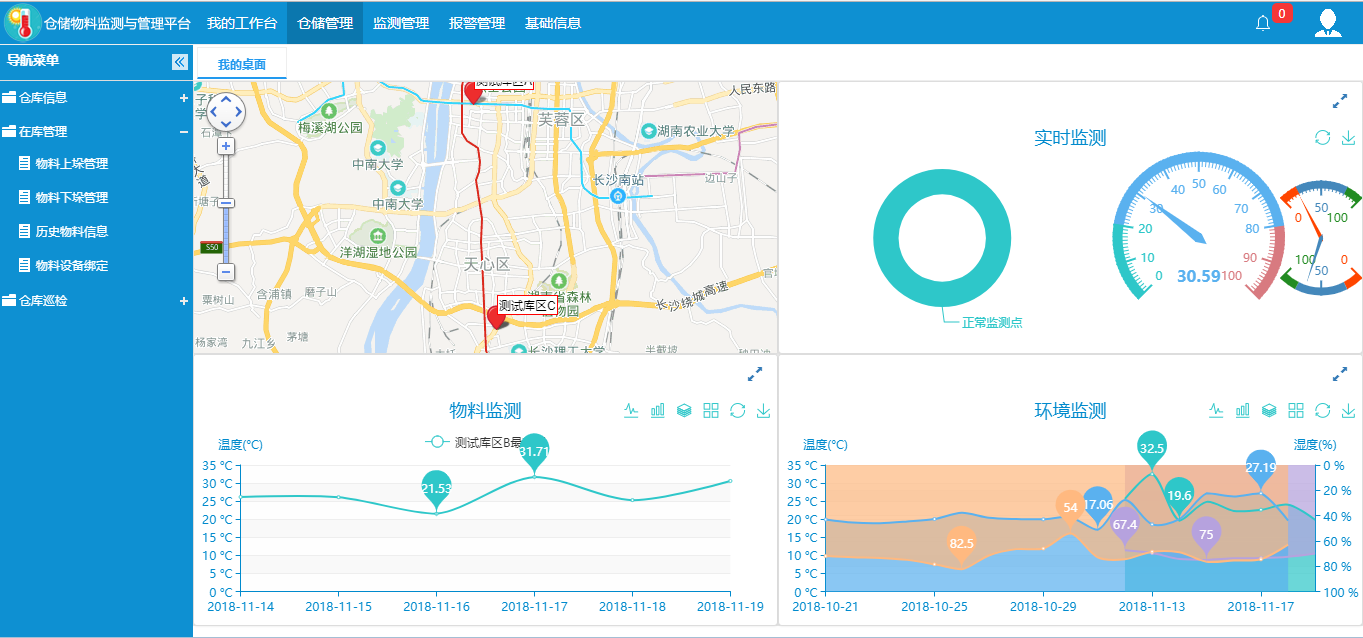

1）建立仓储物料与仓储环境实时监测平台
通过软件产品结合配套的硬件设备，建立仓储物料与仓储环境实时监测平台。对采集的温湿度数据进行实时展现、归集、处理、分析，形成物料温度及仓储环境温湿度实时变化趋势图及相关分析图表。
2）建立仓储物料及仓储环境温湿度预警机制
通过软件产品建立物料温度、环境温湿度预报警规则，当物料温度实时采集时，监测到触发预报警规则温度时，系统提供Web端、移动终端等多种方式的预报警通知，并产生处理单据跟踪处理过程直至最终完成处理过程评估。对整个处理过程进行归档保存，从而形成仓储物料及仓储环境温湿度预警机制，为仓贮管理工作提升提供信息数据支撑。
3）建立仓储监测与管理的经验库
通过软件产品实现以测量、数据采集、监控与管理一体的仓储原料养护检测信息数据库，并利用信息系统，分析原料贮存与养护过程指标与数据，从而促使养护过程优化、提高养护工作安全、提高片烟贮存质量，降低片烟养护成本，为原料贮存与养护工作积累经验。
三、软件系统功能
本产品的核心模块为仓储监控管理，突出“分散采集、综合监控、集中管理”的设计思想，围绕此核心展开产品功能规划。通过集成接口管理与，统一软件产品与硬件产品的信息交互，构建以仓储物料监测与管理为核心的信息平台，实现集数据采集、监控、报警、统计、分析、管理于一体的产品设计目标。

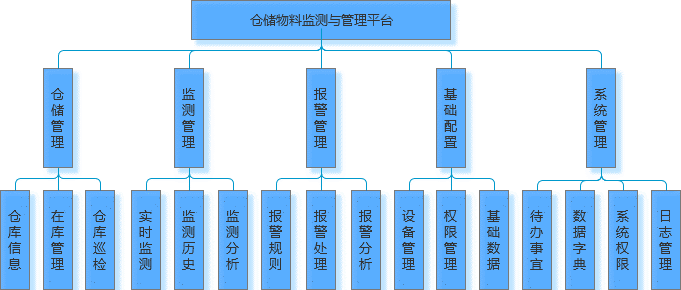

产品总体功能如下：
1. 仓储管理
1.1. 仓库信息
仓库信息作为仓储类管理系统的基础信息，各企业都有其自身的仓库编码规则，故在系统功能上，需支持各使用用户在系统中定制属于其企业下的仓库编码规则。
使用用户在维护仓库信息时，系统依据其所属企业定制的仓库编码规则维护该用户企业的仓库信息。
所有的仓库信息维护时，需根据企业确定仓库编码信息的唯一性。

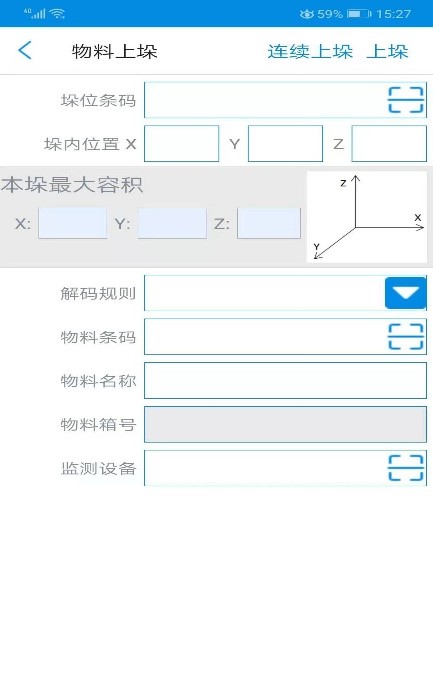

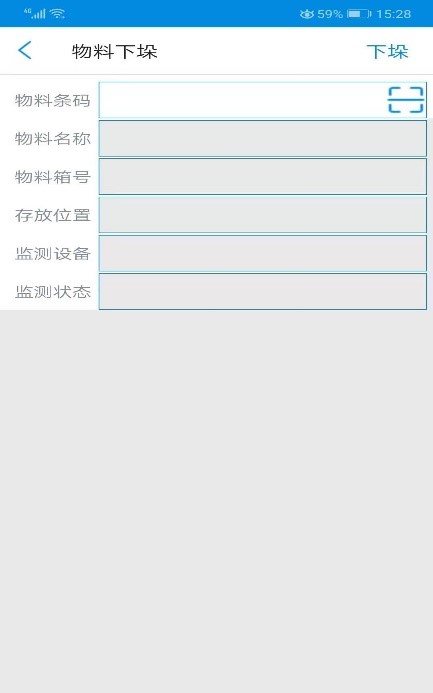

1.2 在库管理
在库管理主要用于建立库存物料与监测设备的关联关系，展现监测设备所监测过的所有历史物料记录。形成物料存贮过程中的监测历史及物料贮存过程追溯体系。

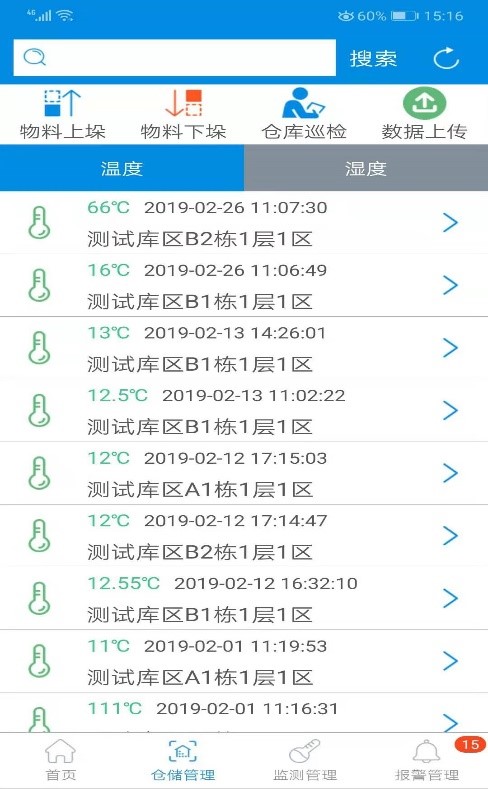

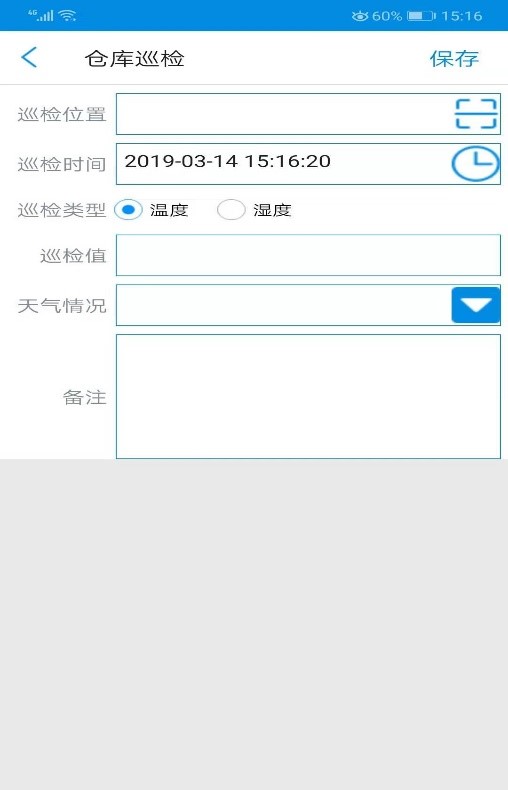

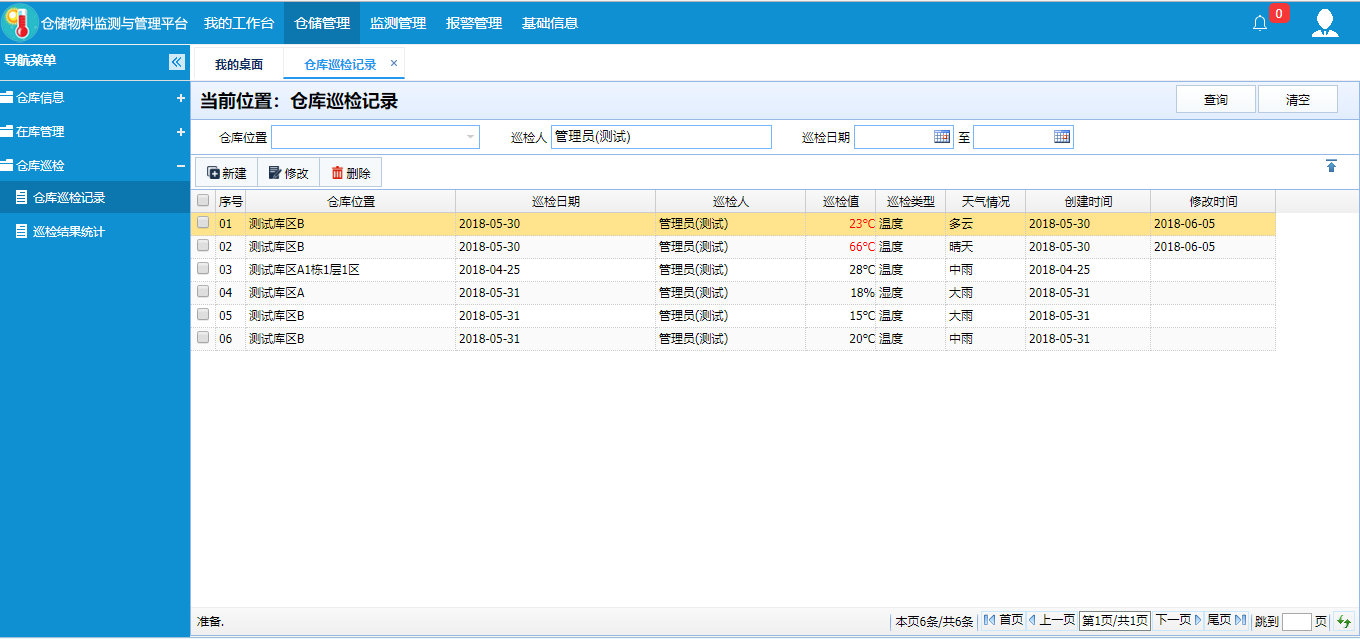

2.仓库巡检
仓库巡检主要是指仓库环境温、湿度的日常巡检。系统提供功能用于记录保管员每天在各个仓库内的温度、湿度的巡检记录，并对这些记录按周或月形成报表及图表，反馈给仓库管理人员。
3.监测管理

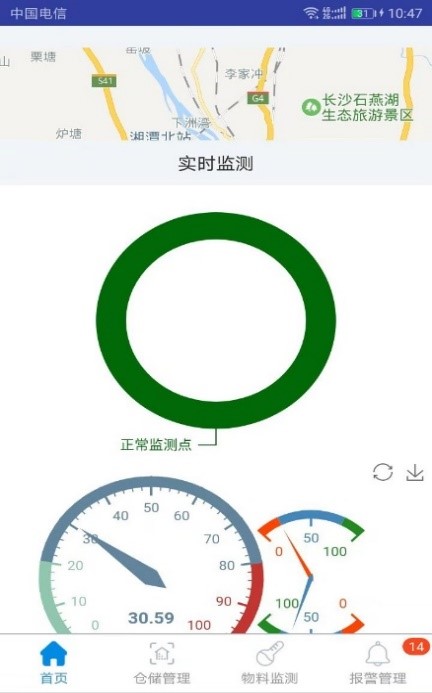

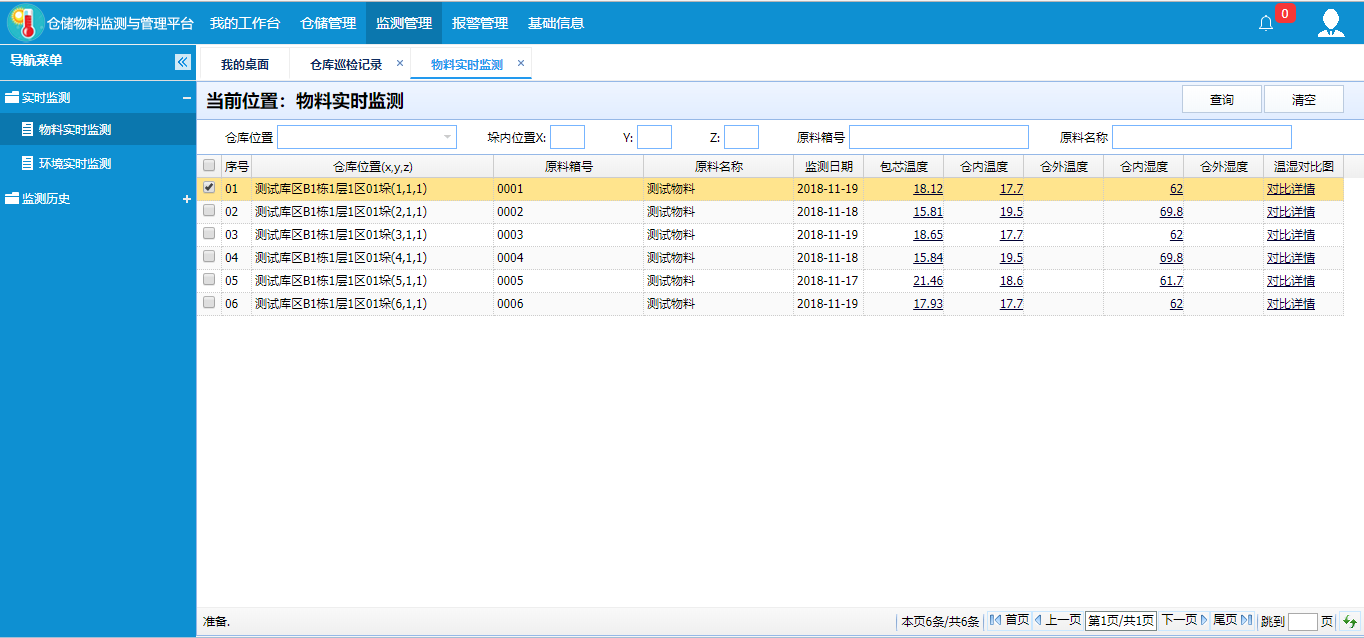

3.1实时监测
实时监测包括仓储物料箱内温度与仓区环境温湿度的实时监测。

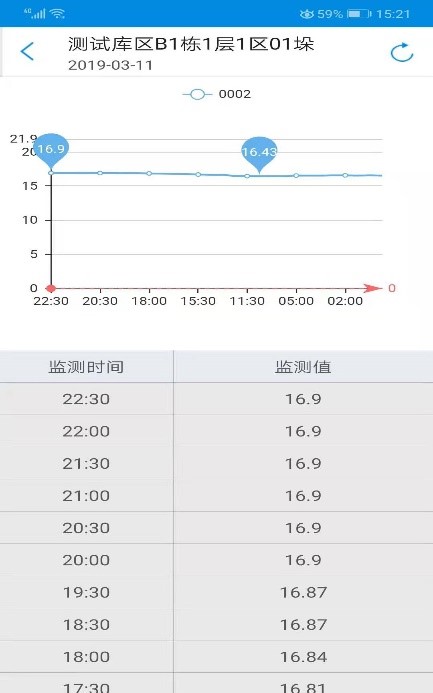

其主要是将设备自动采集的温度、湿度数据通过软件(Web端和移动端)实时展现，形成实时的温度、湿度变化趋势监测图。使仓库管理人员能及时掌握在库物料温度与仓储环境温湿度宏观和微观的变化，并依据系统所反映的温湿度情况采取应对措施以防范于未然。
为直观引导用户依据系统所反映的监测数据采取相应应对措施，系统功能需结合报警规则，实时反映预报警状态。比如，超预警值时监测值颜色用橙色表示、超报警值时监测值用红色表示，并在温湿度变化趋势图中显示用户定义的温湿度报警警戒线。

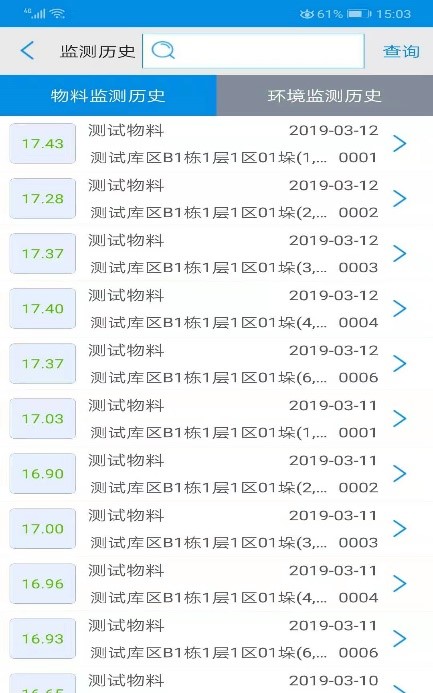

3.2监测历史
监测历史包括仓储物料箱内温度与仓区环境温湿度的监测历史。
其主要是将设备自动采集的历史温度、湿度数据按照仓库位置或烟包进行呈现，形成历史温度、湿度变化趋势监测图。使仓库管理人员能够对历史物料温度与仓储环境温湿度变化进行历史追溯。
3.3监测分析
监测分析包括仓储物料箱内温度与仓区环境温湿度监测数据的分析。
其主要根据设定的时间范围分别统计仓房、楼层、仓间、垛位温度的最大值、最小值、平均值。另外，可运用趋势图展现一定时期内物料温度与仓间环境平均温度对比图、垛位物料平均温度与仓间环境平均温度对比图、仓间物料平均温度与仓间环境平均温度对比图、楼层物料平均温度与仓间环境平均温度对比图、各楼层物料平均温度与仓间环境平均温度对比图等等。
也可根据设定的时间范围分别统计仓房、楼层、仓间、垛位、室外的环境温度。可运用趋势图方法分别显示一定时期内各垛位、仓间、楼层、仓房的环境温度的变化情况，并加入室内外温度点的数据与之比较。
还可对各仓库位置（仓房、楼层、仓间、垛位、室外）温度、湿度进行同比、环比等等分析。
4.报警管理
4.1报警规则
可根据企业用户实际需求自定义建立物料温度，环境温度，环境湿度的预报警规则。系统在进行温湿度数据采集时，根据制定的规则进行预报警处理，并根据规则将报警信息发送至对应处理人员。

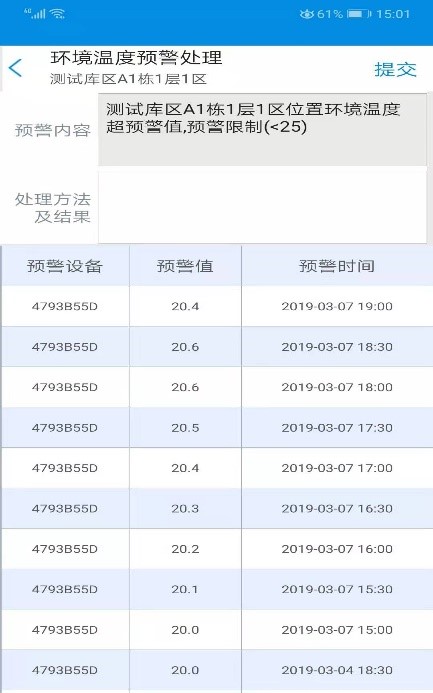

4.2报警处理
根据预报警规则监测到触发预报警规则的温度、湿度时，系统提供Web端、移动终端、短信等多种方式的预报警通知，并产生处理单据跟踪处理过程直至最终完成处理过程评估，并对整个处理过程进行归档保存。
4.3报警分析
对系统产生的所有物料或仓区的报警信息进行汇总、统计、分析，展现相关库区位置报警数量的同比、环比等统计分析图表。
5.基础配置
5.1设备管理
对企业所属的无线温、湿度监测设备进行统一管理，并可通过此设置设备采集频率和标定值等操作。
5.2权限管理
主要由设置的企业管理员，管理所属企业下所拥有的WMS平台权限包含维护和管理该企业下的部门、角色、用户信息，对企业权限的设置操作，对所设置的权限记录进行查询等。部门属于企业，部门之间有上下级关系；角色之间也有上下级关系；用户最小，可属于企业、部门或角色。
5.3基础数据
基础数据主要是对各企业在使用本系统时，需要统一管理的和维护的基础性数据，比如：供应商信息、原料类型、原料等级、原料年份、原料产地等等。并为使用用户提供这些信息的查询功能。
6.系统管理
6.1待办事宜
待办事宜是一个功能模块，在这个模块中，可以把所有的工作任务按照是否审批，来分类记录和管理，分区间显示所有的工作流程记录。
待办事宜主要分为工作内容和快捷列表。工作内容又分为待办事宜、已办事宜、我的申请、可撤销事宜和受委托事宜；快捷列表是用来管理相关的业务模块，便于快速找到该业务。
6.2数据字典
对系统运行所需的所有数据字典进行统一管理。
6.3系统权限
主要包含维护和权限有关的企业、部门、角色、用户信息，对权限的设置操作，对所设置的权限记录进行查询等。部门属于企业，部门之间有上下级关系；角色之间也有上下级关系；用户最小，可属于企业、部门或角色。
6.4日志管理
用于查询系统的一些操作日志，如业务的新增、修改、删除等操作。
