能源监控软件动力中心集控系统监控软件能提供如下基本功能: 1)动态图形监控:设置动态工艺流程画面及单台主机流程画面,图形动画显示,实时显示各工位号参数及设备运行状态,但不局限于每个子系统一个画面,对于涉及面比较广的子系统,可以设置多个画面。 2)实时数据监控:在工艺流程画面显示数据的基础上,应有栅格形式汇总实时显示各工艺参数,设备状态,栅格底色应根据所显示数据的归属分类不同而加以区别,做到一目了然,以便于操作人员集中监视系统状态。 3)远程操作:对所有设备进行远程遥控操作,通过鼠标对现场设备(启/停)、电动阀(开/闭)进行操作,应根据权限设密码保护。 4)报警功能:有关参数超限报警及设备故障报警,发出声光提示,报出机组编号、位置、设备发生故障日期、时间等,可实时指令打印,有中文提示并自动记录。报警根据紧要程度、事故等级区别对待,通过不同的报警提示音和颜色加以区别。 5)趋势图:实时趋势图:实时显示各工艺参数的变化趋势,如流量、温度、压力、电流、频率等,有助运行操作人员和管理人员实时掌握生产工艺参数变化情况;历史趋势图:可选择显示参数设定保存时间内任一时间段的变化趋势; 6)报表:设班报、日报、月报、年报,分别按分类报表及汇总报表并实时打印,报表设置用户可调整功能,可根据招标人实际需要和临时变动,随时对报表数据的筛选和计算公式、函数参量进行调整。 7)设立维修模式,保障在维修、检测状态下,可以关闭自动报警功能,但对各监测量的监视并不停止,仍然显示各监测量的数值状态,只是在超过报警限定值时不做报警处理,设立明显醒目标志,防止检修结束后此工作在仍模式造成事故。对此模式设置高级密码保护,并有含起止时间的操作记录。 8)数据采集、储存、记录和发布:系统具有各种工艺参数、设备状态、计量数据的采集、储存、记录功能。各种信息按照不同功能要求分别写入实时历史数据库或管理数据库,供能源管理系统软件使用。系统监控画面和相关信息可以通过WEB方式发布,以便于管理人员通过网络访问和远程浏览。 9)系统管理,包括: 用户管理:统一管理操作人员、维护工程师、能源管理人员等相关人员的安全操作权限,以保证本系统的安全保密性,防止非法用户对生产控制和重要数据的侵害; 参数管理:包括建立和维护系统使用到的一些基础数据,以及各个工艺参数的报警上、下限等,系统可以根据参数的重要性设置相应的操作权限,只有相应级别的用户才能对其进行修改; 系统自诊断:包括网络通信系统监控,以及各智能设备的故障自诊断等。

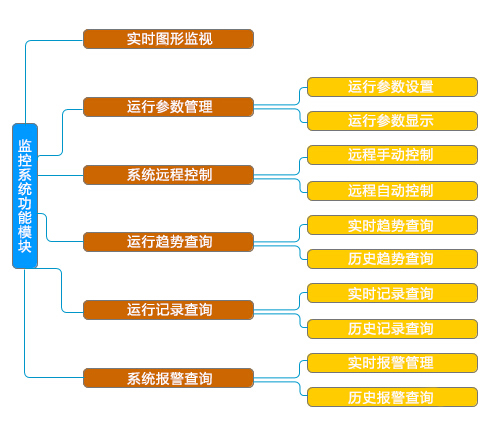

能源监控软件系统基本架构如图所示:
|
