一、项目概述
动力能源管控系统主要内容:给排水监控子系统、锅炉监控子系统、制冷监控子系统、空压监控子系统、真空监控子系统、联合工房能源计量监控子系统、联合工房16套空调机组监控子系统、全厂变配电监控子系统、动力能源中央控制系统;需进行集成的控制子系统包括:污水处理系统、联合工房及动力中心智能照明系统。
本系统通过三层网络架构,对未带控制的子系统进行集成,同时对自带控制的子系统完成系统间数据的集成,最终实现对整个动力设备的集中监控、数据采集、统计管理等功能。并可按MES系统要求,保证各种数据的透明通畅。针对动力中心公用设备种类繁多的控制单元和不统一的通信接口,通过通信协议转换模块,实现完整、可靠的集中监控系统,满足生产保障系统工艺的全面需求。
完成的任务包括:
1)对未带控制的子系统进行控制系统配置,搭建动力中心能源系统控制、管理、信息化统一平台;
2)对自带控制的子系统,完成系统间的数据和信息集成,保证信息的透明畅通;
3)构建设备和能源集中监控系统,实现对联合工房所有动力设备的集中监视(控),同时具备设备和工艺参数分析、管理及长期归档保存功能;
4)与MES进行开放通信,接收下发生产任务和工艺参数功能,建立双向数据传输途径;
5)包含系统内的弱电电缆的敷设、弱电线管安装。
二、系统配置
全场网络共分为核心层,汇聚层和接入层。核心层交换机是全场数据的汇聚点,是保证全场更高效生产的基础,选用高性能可管理并具有路由功能的三层交换机。汇聚层交换机主要起到承上启下的作用,与核心交换机、接入层交换机相连,同样采用三层交换机。接入层(又称设备层)主要负责与生产设备的连接,例如与PLC、Modbus/TCP电能量表等设备连接。
核心层采用星型结构,核心交换机上连到4台冗余SCADA服务器(2台动力冗余SCADA服务器、2台配电冗余SCADA服务器)、管理服务器、数据库服务器及WEB服务器,为百兆电口,下连到汇聚层交换机(XR528-6M),为千兆光口。汇聚层交换机组成四个千兆环形网:动力中心子环网;联合工房制丝车间子环网;联合工房卷包车间子环网;膨胀烟丝车间子环网。
动力中心环网由1台SCALANCE X414-3E交换机(动力中心配电系统)、2台SCALANCE X307-3LD交换机(空压系统、制冷系统)、4台SCALANCE X308-2LD交换机(动力中心空调系统、给排水系统、污水处理系统、锅炉系统)、3台SCALANCE X208交换机(动力计量系统、锅炉系统网口扩展、动力配电仪表数据采集)组成。
联合工房制丝车间子环网。由1台SCALANCE X414-3E交换机(1#空调机房空调系统)、2台SCALANCE X307-3LD交换机(2#空调机房空调系统、制丝车间配电系统)、3台SCALANCE X308-2LD交换机(制丝车间热水循环系统、制丝除尘系统、烟草异味处理系统系统)、2台SCALANCE X208交换机(制丝计量系统、制丝配电仪表数据采集)组成。
联合工房卷包车间子环网。由1台SCALANCE X414-3E交换机(1#卷包空调机房空调系统)、2台SCALANCE X307-3LD交换机(卷包车间配电系统、2#卷包空调机房空调系统)、5台SCALANCE X308-2LD交换机(3#卷包空调机房空调系统、4#卷包空调机房空调系统、辅料库空调机房空调系统、卷包除尘系统、真空系统)、2台SCALANCE X208交换机(卷包计量系统、卷包配电仪表数据采集)组成。
膨胀烟丝车间子环网。由1台SCALANCE X414-3E交换机 (1#膨胀烟丝工房空调系统)、2台SCALANCE X307-3LD交换机(PK-4空调系统主站、膨胀烟丝采集配电系统)、1台SCALANCE X208交换机(膨胀烟丝工房计量系统)组成。

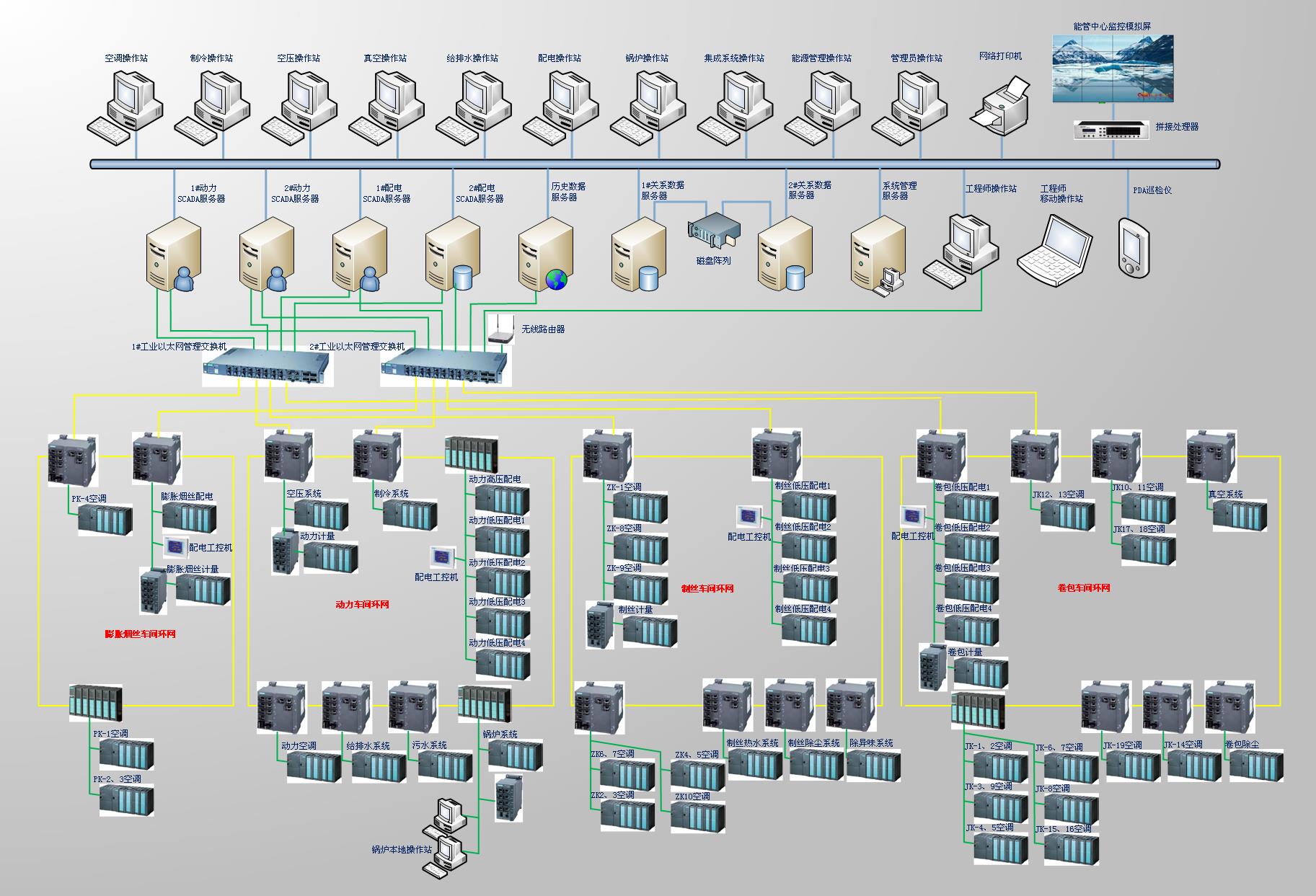

网络示意图如下:
